ギターアンプのバイアス調整。

激鉄機材 記事公開日: 2010年9月15日 / 最終更新日: 2017年7月13日

3,322viewsこの記事は過去に3,322回閲覧されました。

今日はバイアス調整について、です。
ちなみに間違っている説明があったらゴメンなさいね。
パワー管を交換するとバイアス調整が必要です、基本的に。

自己バイアス方式を採用しているアンプや、バイアス調整が「できない」アンプ
以外は原則としてバイアス調整を行うことが基本となってきます。
自己バイアス方式の代表はケトナーのコアブレイドあたりですかね。
固定バイアスが「バイアス調整できない」という意味ではないので注意。

シャシを開けてトリマやポットがあれば調整できます。
では、バイアス調整ってどうやるんでしょうか。
そもそもバイアス調整は何のためにやるのか、っていうのは
賢い先人たちが記事になさっているのでここでは省略。

ここを理解していない人は自分でやることは避けた方が無難です。
バイアス調整は基本としてシャシを開けて、
基盤上にある調整トリマで調整します。
バイアス電流調整をしてやるわけです。
パワー管の本数だけトリマがあるタイプや、
トリマが1つしかないタイプ。
また2本のパワー管に対して1つのトリマがあるタイプがあります。

よくパワー管が売られているとき「マッチドペア」とか、
「マッチドカルテット」などがありますよね?
バイアス調整のトリマが1つしかない場合は、
パワー管全てでマッチングが行われているものをチョイス。
パワー管2本に対して1つのトリマがある場合はペアマッチをチョイス。

といった流れです。
ただ、基本的に搭載するパワー管全てでマッチングが行われているものを
買うのが一番無難です。
プレート電圧から、最適なバイアス電流値を
導き出して、バイアス調整を行うのが本来はベター。

LOWの電流値を出すには、
計算式は6L6だと、MPDが30Wなので、
30×500÷プレート電圧=バイアス電流値、
という感じになるはず。
HIGHの値は35×636÷プレート電圧=バイアス電流値
という感じになるはずです。
これはバイアスキングの取説に基づいた解説なので、
あしからず・・・。

とりあえずどういう風に調整するのか動画を見てみましょう。

いかがでしょうか。
恐ろしく簡単な作業です。
とはいえ、パワー管のソケット部分で何やらついてますよね?
これは8ピンオクタルベ-スと8ピンオクタルソケットを買えば自作できます。

所謂バイアスキングの自作という感じでしょうか。
プレート、カソード、グリッド、GNDをソケットから引き出せばいけるかと。
ちなみに3番ピンはプレート、5番ピンはグリッド、カソード、GNDは8番ピン。
・・・だったはず。

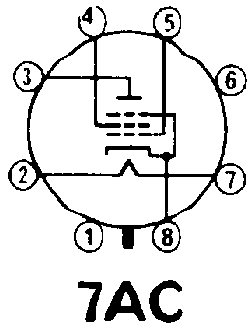

↓6L6管はこんな感じです。

そもそもバイアスキングはカソードに流れる電流を計測しているだけですので、
もっと簡単に自作も多分可能でしょう。

http://biasking.com/PDF/BK%20Instr%20Book_print%201-02.PDF

バイアスキングの取説は上記。
ハッキリ行ってしまえば、バイアスキングって
買う必要ゼロです。
そもそもバイアスキングはバイアス電圧はテスターで測らないといけないですし。

バイアス調整は思ったより簡単でしょう?しかしながら、当然電源ONで作業するわけですから
感電の恐れもあります。ヘタすれば当然死んでしまいます。
基本が理解できていない方は作業をしないように。

また、実際の作業での事故などには当ブログは責任がもてません。
自己責任での作業、ということで。

さらに詳しく知りたい方はわれ等がヴィンテージサウンドさんのバイアスの項目を
読んでみるとさらに理解が深まるはずです。

ヴィンテージサウンド
正直、ここは信頼できるものの書き方をされていますから、
パワー管やプリ管を買うとき、お金に余裕があればオススメです。
