BYOCブースターをトゥルーバイパス化。

  • このエントリーをはてなブックマークに追加




BYOCの↑ このブースターをトゥルーバイパスに。
というか、元キットにフットスイッチが入っていないので、
常時ONから、ON/OFFできる仕様に改造という感じですかね。

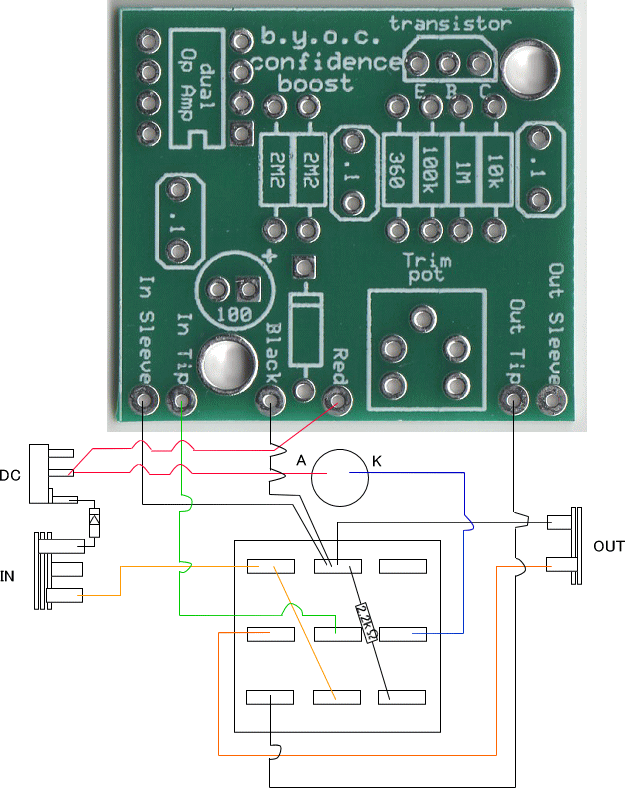

↓これが実態配線。
OUTのスリーブはINのスリーブと同じなので
Gに落とす必要はないでしょう。
Blackのとこも落とさないといけないかな・・・?
まぁそのあたりは色々やってみてください。
